Nonaktifkan protek tv led lcd plasma

Nonaktifkan protek tv plasma panasonic

 Plasma panas dingin..protect 6 kedip, ukur ukur Y main  gak ketemu biangnya. Berhubung kita bukan ahlinya matikan ajalah protectnya. Pin TPSOS6 ke ground.

Melumpuhkan protek bl tv sharp 40m500:

Semoga manfaat.oh iya info nonaktifkan protek tv led lcd plasma akan selalu di update.jadi ditunggu saja ya

CARA MENGATASI MIRROR TV LED



Cara Mengatasi Layar TV Terbalik – Kegiatan menonton televisi memang menjadi satu kegiatan bersama keluarga yang sangat menghibur, apalagi setelah lelah sehari  aktivitas. Bahkan beberapa orang menjadikan kegiatan menonton televisi menjadi kegiatan rutin setiap hari.

Selain sebagai sarana hiburan, dengan televisi kita juga bisa mendapatkan berbagai macam informasi. Di samping itu televisi juga bisa sebagai sarana mempererat hubungan dengan sesama anggota keluarga, sebab dengan menonton televisi bersama rasa persaudaraan akan semakin terjalin.

Tetapi bagaimana jika televisi sebagai sarana hiburan mengalami kerusakan atau permasalahan gambar yang ditampilkan pada layar menjadi terbalik. Nah untuk itulah pada kesempatan kali ini teknisi tv akan sedikit membagikan pengalaman serta solusi untuk mengatasinya.

Sesuai dengan judul artikel di atas, yaitu cara mengatasi layar TV terbalik. Kali ini teknisi tv akan membahasnya untuk anda. Jadi untuk lebih jelasnya bisa simak ulasannya di bawah ini.

Cara Mengatasi Layar TV LCD / LED Terbalik

Gambar terbalik pada layar televisi LCD maupun LED biasanya terjadi setelah dilakukan penggantian Mainboard, dimana sistem yang dijalankan oleh IC memory belum sesuai atau cocok dengan T Con dan juga LCD. Berikut langkah langkah mengatasi gambar terbalik pada TV LCD / LED :

•


1. TV LCD / LED Polytron

• Setelah penggantian Mainboard, pastikan televisi menyala.
• Tekan tombol Menu pada remote (rempte universal).
• Kemudian pilih opsi Kontras.
• Setelah itu tekan kode 1014 (TV Polytron), maka secara otomatis akan masuk ke Setting Panel.
• Selanjutnya pilih opsi Spesial Setting lalu tekan Ok.
• Berikutnya pilih opsi Panel Setting lalu tekan Ok.
• Setelah itu pada Panel Name tekan tombol kanan untuk merubah tampilan panel (pilih sesuai keinginan) lalu tekan Ok. Pada saat memindahkan panel name, tampilan layar TV akan gelap. Jangan khawatir serta jangan mematikan televisi, sebab bisa berakibat fatal (cukup tekan Ok).
• Selanjutnya setelah menemukan panel yang cocok dan sesuai, tekan tombol Menu pada remote untuk keluar dari menu setting panel lalu tekan tombol Power pada remote.
• Terakhir, hidupkan televisi memakai remote maka televisi akan kemabali normal.

2. TV LCD / LED LG

Berikut langkah langkah mengatasi gambar terbalik pada TV LG, :

• Pertama masuk ke factory setting terlebih dahulu.
• Kemudian tekan tombol ADJ, jika ada permintaan masukin password masukan 0000 atau 0413 (tiap model beda password) maka akan muncul menu atau tool option.
• Selanjutnya pilih opsi mirror mode, lalu klik Off untuk mematikannya.
• Terakhir tekan exit untuk keluar dari menu.

3. TV LCD / LED Samsung

Berikut langkah langkah mengatasi gambar terbalik pada TV Samsung :

• Pertama masuk ke service mode.
• Kemudian pada posisi standby, pada remote tekan Info + Menu + Mute + Power.
• Selanjutnya pilih Option untuk masuk ke Factory riset.
• Setelah itu guna mengatasi gambar terbalik, ubah Model Option ke Coral.
• Jika akan mengubah gambar klise, pilih kontrol LVDS Option Vesa Jeida ke JEIDA. demikian diambil dari berbagai sumber.semoga bermanfaat


Kode Servis: Cara Mudah Masuk Menu Service Mode (Sermod) Semua TV

MENU SERVICE CODE adalah kode yang digunakan untuk masuk kedalam kondisi "SERVICE MODE". Dalam istilah reparasi pesawat televisi. Ada beberapa cara untuk masuk program Service Mode (sermod), diantaranya yaitu dengan menggunakan kode-kode angka atau huruf atau juga dengan menggunakan kombinasi dari keduanya (angka dan huruf).

Cara lain yaitu dengan menggunakan trik hardware yaitu dengan cara menshort atau jumper sesaat pada titik atau switch yang sudah di sediakan misalnya seperti pada merk TV ( sharp, panasonic, thomson, phillips dll).

Kali ini saya akan memberikan beberapa cara atau kode untuk membuka dan masuk Service Menu dari beberapa merek televisi yang umum beredar di pasaran Indonesia. Dan juga tentunya pesawat TV keluaran mulai tahun 2000/01 hingga sekarang, karena pada umumnya pabrikan hanya memodifikasi fiturnya saja.

** A

AKARI

• Tekan SLEEP pada Remote Control tahan dan Tekan Menu pada panel TV.

Akari Clara

• Tekan Menu > 6483 > setelah muncul M di kanan atas tekan tombol 1 sampai 4.
• Untuk keluar tinggal ulangi tekan Menu > 6483.

Alternatif 1

• Tekan DISPLAY dan MENU secara bergantian dan cepat > tekan SLEEP 2x >
• Ganti nilai SET UP SELECT dari 0 ke 1 pada Menu untuk masuk Menu lainnya.
• Untuk keluar tinggal tekan Quick VIEW.

Alternatif 2

• Tekan MENU pada panel TV dan SLEEP pada Remote Control.
• Untuk keluar tekan SLEEP.

Alternatif 3

• Tekan CALL dan MENU secara bergantian dan cepat,
• Tekan ENTER untuk menyimpan, dan
• Tekan TV / AV untuk keluar.

Alternatif 4

Cara buka Service Menu
• Service Menu 1 yang memakai LA76810-PTS302, PTC1202-01, TA8690.
• Tekan MENU pada TV dan SLEEP pada Remote Control
• Tekan SLEEP 3x untuk menyimpan data dan keluar dari Service Menu.

• Service Menu 2 - CLARA
• Tekan DISPLAY dan juga MENU secara bergantian dengan cepat.
• Tekan SLEEP 2x Ganti SET UP SELECT 0 => 1 pada Menu 2 untuk masuk ke Menu lainnya.
• Tekan Quick View untuk keluar.

• Service Menu 3 CLARA tekan menu lalu tekan 6483
• Untuk keluar ulangi proses tadi

• Service Menu 4 – Memakai IC M61256
• Tekan MENU pada TV dan SLEEP pada Remote Control
• Bila menggunakan TUNER Samsung TECC2949PG40 Nilai TUNER SEL 0
• Bila menggunakan Tuner LG TAEW G002D Nilai TUNER SEL 1
• Tekan SLEEP untuk keluar.

• Service Menu 5 - 29M77A Tekan CALL dan juga MENU secara bergantian dengan cepat.
• Cara ini agak susah, oleh karena itu coba ulangi beberapa kali kalau belum juga berhasil.
• Tekan ENTER untuk menyimpan data.
• Tekan TV/AV untuk keluar.

• Service Menu 6 – 29M99SN

• Tekan CALL dan juga MENU secara bergantian dengan cepat.
• Cara ini agak susah, oleh karena itu coba ulangi beberapa kali kalau belum juga berhasil
• Tekan CALL dan MENU secara bergantian dengan cepat sampai keluar tulisan “BUS OPEN”
• Untuk menyimpan data Tekan CALL dan juga MENU untuk keluar

AKIRA

• Berikut ini yaitu Menu Service untuk TV Akira, bisa juga untuk FUJITEC, BOOMBA dan juga beberapa TV yang memakai IC Program LC86332xx :
• Tekan AV pada Reomote control atau Tekan Menu pada Remote Control dua kali kemudian
• Tekan Recall / display / Q view
• Lalu tekan Mute .
• Pindah atau merubah menu dengan tombol Timer (SLEEP),
• Mengubah nilai dengan VOL (-/+).

Akira LC863324A LA76810

• Tekan “PROG” diikuti dengan tekan 6483 pada Remote Control, ulangi untuk setting “white balance, factory mode, keluar.

Akira TMPA8803/21/23

• Tekan vol (-) pada panel TV dan display pada Remote Control secara bersamaan

Akira STV2248, STV2195, STV2185

• Tekan menu, AV, ”anal” pada Remote Control.
• Tekan PP atau Stanby untuk keluar.

Akira TDA935X/6X/6X

• Atur Volume TV pada 0,
• Tekan dan tahan mute pada Remote Control
• Kemudian tekan menu sampai muncul “S” pada layar TV.

Akira TB1238AN

• Atur VOL TV ke minimum
• Kemudian tekan mute pada Remote Control sampai muncul “D”.
• Tekan menu untuk memilih service acces item.
• Untuk keluar tekan power.

Akira TB1238

• Atur TV pada Channel 12, lalu Channel 38,
• Tekan “menu” untuk memanggil “post.lock”, tekan mute.
• Masukkan password 1238, maka tv akan menampilkan “M”.

AIWA

• Tombol MENU SERVICE nya ada di dalam Remote Control,

• Bongkar Remote Control aslinya, biasanya ada di atas tombol VOL (+),
• Bongkar dahulu Remote Controlnya.

** B

Benq LCD Monitor

• Tekan dan tahan Menu dan Exit kemudian tekan tombol Power.
• Setelah LCD menyala tekan tombol ” i “.

Alternatif 1

• Tekan Power, Select dan Menu secara bersamaan.
• Setelah LCD menyala tekan tombol ” V “.

** C

CRYSTAL

• TV dalam keadaan standby,
• Tekan VOL (+) dan VOL (-) bersamaan, keduanya ditahan hingga TV hidup sendiri.

CHANGHONG

• Kecilkan dulu Volume TV ke minmum atau nol.
• Tekan dan tahan tombol MUTE pada Remote Control,
• Tekan MENU pada tv. dan akan muncul logo setting ( S ).

** D

Dell LCD Monitor

• Tekan dan tahan Auto dan ”+” atau Enter dan “+”, lalu tekan tombol “Power”
• Setelah LCD menyala tekan “Menu” dan pilih Factory.

** E

** F

** G

GOLDSTAR

• Secara bersama-sama tekan: Menu, VOL (+), VOL (-), Ch (-) pada panel TV.

** H

HITACHI

• Hitachi atau Hitachi Fujian:
• Matikan tv dengan tombol power panel TV,
• Tekan tombol AV pada panel TV ditahan >>
• Hidupkan TV dengan tombol power TV,
• Tombol AV tetap ditahan sampai TV menyala sendiri.

** I

** J

JVC

• Tekan dan juga Tahan bersamaan dengan OSD + MUTE
• atau dengan menekan dan tahan OSD + PICTURE

JVC

• Tekan OSD atau Display ditahan >> Tekan gambar (VSM standard).
• Alternatif 1: Tekan OSD atau (Display / Info) ditahan kemudian tekan Mute.
• Alternatif 2: Tekan OSD atau (Display / Info) ditahan kemudian tekan Cinema / Game.

** K

KONKA K2100cx, k2139ax, 2166axt, 1438axt

1.Tekan menu 1x pada Remote Control
2.Tekan recall 3x pada Remote Control
Apabila terkunci tekan tekan mute kemudian angka 9 sebanyak 3x

Konka 2139c3, 5139c3

Pertama buka kulit Remote Control sebelah kiri bawah
Kemudian Tekan dengan obeng sampai muncul mode factory ON
Untuk masuk Menu tekan tombol 4 dan tombol 8
Untuk setting tekan 1,2,3 dan 4 3.

Konka k2588t dan 1488t

Tekan tombol 6 dan tombol 8 pada Remote Control,
Tapi bila Remote Control yang asli bawaan sudah tidak ada, karena TV ini keluaran tahun 2000an, teman-teman bisa pake Remote Control Universal merk cunghop.
Masuk mode seting dulu bila Remote Control sudah fungsi,
Langsung tekan tombol sleep maka akan langsung masuk mode service

** L

LG FLATRON

• Tekan OK pada Remote Control dan OK pada TV
• atau MENU Remote dan MENU pada TV

LG

Metode 1
• Tekan dan Tahan tombol pada Remote serta panel TV secara bersamaan selama beberapa detik.
Metode 2
• Tekan dan tahan tombol MENU pada Remote dan tombol MENU pada TV secara bersamaan selama setidaknya 5-7 detik.
Metode 3
• Tekan dan tahan tombol MENU pada Remote Control sampai layar password 4 digit akan ditampilkan.

LG Service Menu PIN / Kode Password

• 8 7 4 1
• 8 7 4 3
• 7 7 7 7
• 0 0 0 0
• 8 8 7 8
• 0 4 1 3

LG LCD Monitor

1. Pertama matikan monitor LCD, lalu tekan dan tahan tombol "MENU", kemudian hidupkan monitor. Tombol MENU akan keluar setelah monitor menyala.

2. Tekan tombol "MENU" untuk membuka menu OSD, pada bagian bawah menu, Anda bisa melihat pilihan baru untuk masuk ke modus layanan pabrik.
Di dalam modus layanan pabrik tersebut, Anda bisa melihat informasi yang mungkin bisa berguna seperti, model produk, tanggal produsen, F-ENGINE versi chipset, jumlah panel LCD dan lain-lain

LG Goldstar

• Secara bersama-sama tekan Menu + VOL (+) dan VOL (-) dan Channel (-) pada panel TV.

LG Flatron

• Tekan OK pada Remote Control ditahan >> tekan OK pada panel TV, keduanya ditahan kira-kira 6 detik.
Alternatif:
• Tekan Menu pada Remote Control,
• Tekan Menu pada Remote lagi ditahan dan tekan Menu pada panel TV, keduanya ditahan kira-kira
6 detik.

** M

** N

NIKO

• Posisi volume pada minimal (0)
• Tekan VOL (-) pada panel TV ditahan
• Tekan Display.

** O

** P

POLYTRON

• Posisi TV Stanby,
• Tekan dan Tahan MENU pada Remote sampai TV Menyala
• Kemudian Masukkan kode angka 1013.

PANASONIC

• Short (hubung singkat) PIN 'FA-1' KE 'FA-2' atau TP-8 ke Ground

PANASONIC TX SERIES

• Tekan VOL (-) pada TV dan OSD

PANASONIC

• Volume pada posisi min (nol) lalu tekan VOL (-) pada panel tv bersamaan dengan Display (OSD) sampai masuk ke Service Menu dengan munculnya tulisan CHK.
• Untuk memindah Menu tekan tombol Menu.
• Untuk keluar tekan tombol VOL (-) pada TV + tombol SLEEP pada Remote Control

Panasonic P-ten, Quintrix-F, dll.

PANASONIC dengan Menu Model Icons (gambar)

• Pastikan VOLUME dalam posisi minimal (nol), Atur SLEEP pada posisi 30
• Selanjutnya seperti langkah di atas Tekan VOL (-) bersamaan
• dengan tombol Display pada Remote Control.
• Maka akan muncul CHK1 - CHK 4 pakai angka 1 dan 2 untuk memilih.
• Untuk pengaturan Sub Menu pilih salah satu CHK kemudian pakai tombol 4 dan 3 untuk memilih, dan pakai tombol VOL (+) dan VOL (-) untuk mengatur.
• Untuk keluar dari Menu Service tekan VOL (-) pada TV bersamaan dengan tombol SLEEP pada Remote Control.

Panasonic TC2088

• Biasanya ada tombol Service Mode di dalam mesin (PCB)

PANASONIC TX series

• Atur Volume pada posisi minimal NOL (0),
• Atur SLEEP pada 30 menit >>
• Tekan display ditahan >> tekan VOL (-) pada panel TV.
• Untuk keluar Service Menu tekan Normal pada Remote Control.

Alternatif 1

• Atur Volume pada posisi minimal NOL (0),
• Atur SLEEP pada 30 menit >>
• Tekan Display >> tekan display lagi tapi ditahan >> tekan VOL (-) pada panel TV.
• Tekan Normal pada Remote Control untuk keluar mode Service.
• Tombol 1 dan 2 untuk memilih halaman atau grup settingan,
• Tombol 3 dan 4 untuk memilih item,
• VOL (+/-) untuk mengubah nilai.

Alternatif 2

Short / hubung singkat pin FA1 ke FA2 atau TP8 ke ground.

PHILIPS

• Tekan VOL (+) ditahan >> tekan Channel (-).
• Keluar tekan tombol Standby/Power.

Alternatif:

• TV dalam keadaan Standby, tekan secara berurutan 0 > 6 > 2 > 5 > 9 > Menu pada Remote Control.

POLYTRON / DIGITEC

• TV dalam keadaan Standby
• Tekan Menu pada Remote Control tahan sampai TV hidup dalam keadaan minta konfirmasi password,
• Untuk masuk ke Service Mode isikan Angka berikut 1013,
• Untuk masuk Factory Mode isikan angka 1014.
• Untuk memilih apa yang akan di Atur, gunakan Channel (+/-)
• Untuk merubah nilai memakai tombol VOL (+/-)
• Untuk menyimpan memakai tombol Menu pada Remote Control.

Provision CRT Monitor

• Tekan dan tahan Menu
• Kemudian sambungkan kabel power AC,
• Setelah monitor menyala baru lepaskan menu.

** Q

** R

RCA atau THOMSON

• Tekan dan Tahan tombol VT pada TV + POWER SWITCH ON TV
• Beberapa merek TV China juga ada yang tombol Service Menunya di dalam Remote Control Bawaan TV.

• RCA / SABA / THOMSON

• TV pada keadaan mati,
• Tekan tombol VT (tombol biru) pada Remote Control ditahan >> hidupkan TV memakai tombol power panel TV.
• Catatan: Untuk beberapa type, tekan tombol VT sekali lagi.

** S

SANKEN

• Pada model tertentu: bongkar Remote Control bawaan atau aslinya, tekan tombol rahasia (Service menu) di dalamnya.

Alternatif:

tekan dan tahan Menu pada panel TV >> tekan berturut2 pada Remote Control : 6483, atau 4683, atau 6597.

SAMSUNG

• TV dalam keadaan Standby lalu tekan secara berurutan pada tombol Remote Control
-Menu
-PSTD
-Help
-Sleep (mute)
• Selanjutnya tekan tombol Power TV maka akan muncul Menu Service.
Atau bisa juga dengan cara : STANDBY - MUTE - 1 - 8 - 2 - POWER ON
• Untuk keluar cukup tekan tombol Power TV yang ada pada Remote Control

SAMSUNG

• ZoomVision: TV dalam posisi Standby, tekan berurutan pada Remote Control, P. STD >> Help >> Sleep >>Power.
• Plano: TV dalam posisi standby, tekan berurutan pada Remote Control, Display >> Menu >> Mute >>Power.

• Alternatif 1

TV dalam posisi Standby, tekan berurutan pada Remote Control, Menu >> P.STD >> Mute >>Power.

• Alternatif 2

TV dalam posisi Standby, tekan berurutan pada Remote Control, Mute > angka 1 > angka 8 > angka 2 >> Power.

SHARP

Mulai dari Sharp Qbeat keatas, TV Sharp sudah menggunakan Menu Service, tempat letak untuk Menu Service pada TV Sharp sebelum Alexander ada di dalam Main Board ada yang berupa Switch dan ada juga yang berupa jumper yang perlu di sambungkan antara kedua jumper tersebut ( yang berupa jumper biasanya PCB ada lubangnya yang sudah disediakan tepat di mana kedua jumper tersebut berada). Letak jumper itu sendiri sangat mudah di cari biasanya ada di dekat dengan IC single atau kadang dekat dengan Tuner.

Sharp Alexander

• Posisi Volume Min (Nol)
• Kemudian matikan TV dari Power Utama (bukan standby)
• Kemudian tekan tombol VOL (-) dan Channel (+) pada panel TV secara bersamaan, jangan di lepas sebelum bisa masuk ke Menu Service.
• Setelah bisa masuk ke Menu Service tinggal melakukan pengaturan yang diperlukan dengan menekan tombol Channel (+) atau (-) untuk menggeser Menu danVOL (+) atau (-) untuk mengatur.
• Untuk keluar cukup mematikan TV

SHARP

• Short kaki (PIN) 6 dan juga PIN 7 sesaat pada IC MCU (TDA 98XXX).
• Kalau mau keluar Shortkan kembali.

SHARP EXPRESSION

• Sambungkan atau Jepit dua kawat atau Jumper J800 ( ada di sebelah tuner) yang PCB- sudah disediakan lubang dan dua jumper yang sejajar.

SHARP Expression, Alexander, dll:

Hubungkan sesaat dua jumper di dekat tuner (ada lubang pada PCB bawah jumper).
• Wonder_universe: Sambungkan sesaat dua jumper (J122 - J124).
• Alternatif: Matikan TV menggunakan tombol panel TV, tekan bersama-sama VOL (-) dan Channel (+) pada panel TV, sambil ditahan hidupkan TV pakai tombol power panel pada TV.

SANYO

• Tekan menu pada Remote Control
• Kemudian bersamaan tekan VOL (+) pada panel TV

Kalau memakai cara yang di atas tidak bisa coba dibawah ini
• Tekan Menu pada panel TV secara bersamaan dengan angka 1 pada Remote Control TV.

SONY

• Untuk masuk ke Menu Service TV Sony pastikan dulu Switch Power dalam keadaan Standby
• Lalu tekan Display, Angka 5, VOL (-)
• Kemudian tekan power dari tombol Remote Control.
• Angka 1 dan 4 di pakai untuk menggeser Menu
• Angka 3 dan 6 di pakai untuk menambah dan mengurangi setelan
• Angka 2 untuk menyimpan (copy)
• Kemudian tekan Angka 0 untuk mengeksekusi (OK)
• Untuk keluar Menu Service matikan power TV.
Rata-rata untuk TV merk Sony untuk masuk ke Menu Service nya hampir sama yang berbeda
biasanya pada saat mencopynya saja.

SANKEN

• Biasanya ada pada Remote Control bawaan (original), ada tombol tersembunyi di dalam Remote Control (bawaan)
Kalau tidak ada coba cara di bawah ini:
• Tekan menu pada panel TV kemudian tekan atau masukan Angka 6483 atau 4683 atau 6597 coba mana yang berhasil.
• Channel (+/-) untuk memilih Menu
• VOL (+/-) untuk mengatur parameter

SONY

Posisi Stanby - OSD - 5 - VOL (-) - POWER ON

SANYO

• Alternatif: Tekan Menu pada Remote Control ditahan >> tekan VOL (+) pada panel TV.
• Dynamic: Tekan Menu pada panel TV, ditahan, tekan angka 1 pada Remote Control.

** T

THOSIBA

• TV dalam keadaan hidup (bukan standby)
• Lalu tekan tombol MUTE pada Remote Control
• Kemudian tekan MUTE lagi bersamaan dengan tombol Menu pada tv.
• Namun ingat volume di buat nol (0).
Urutannya sebagai berikut ini:
-Mute (remote)
-Mute (remote)
-Menu (TV)

Alternatif:

• Tekan MUTE pada Remote Control sekali saja, lalu tekan lagi dan
• Tahan MUTE + MENU pada TV. Ulangi untuk proses berikutnya
• Tekan MENU pada Remote Control kemudian Tekan Angka 4, 7, 2, 5
• Tekan VOL (-) pada TV kemudian Tekan dan Tahan Angka 9

TCL

• Tekan Display pada Remote Control ditahan dan Tekan VOL (-) pada TV, keduanya ditahan kira-kira 3 detik.

** U

** V

Viewsonic LCD Monitor

• Tekan dan tahan tombol “2″ kemudian “Power”,
• Setelah Indikator LED berwarna kuning tekan tombol “1″ kemudian pilih “Factory menu”

Viewsonic CRT Monitor

• Sebelum monitor dinyalakan tekan dan tahan “1″ dan “2″ kemudian “Power”
• Setelah 6 detik “1″ dan “2″ dilepaskan kemudian tekan lagi “1″.

** W

** X

** Y

** Z

TV CHINA

Belum lama ini dapat Sevisan TV Cina yang memakai doubel IC LA76810 dan IC program LC863532C dengan kasus mati. Ternyata ada banyak Solderan yang sudah retak dan kendor setelah di solder ulang tv pun menyala. Ternyata ada salah satu warna yang berkurang emisinya dan perlu di lakukan pengaturan.

Berikut ini beberapa Service Mode TV dari cina :

• VOL (-/+) Display atau Recall (posisi Volume min atau NOL)
• Mute - Mute + Menu (pada TV)
• Menu + 6568
• Menu + 6483 dan kalau ingin keluar tekan Menu + 6483 lagi
Dengan cara yang terakhir TV bisa di atur hingga Normal kembali.

Alternatif 1

• Posisi Volume pada 0 (minimal) > tekan Display > tekan VOL (-) pada panel TV ditahan > tekan Display lagi.

Alternatif 2

Tekan Menu pada Remote Control > tekan Menu pada Remote Control lagi > tekan Display > tekan Mute.

LA863328A-5028/2MD0, LC863320A-C81DC

• Cari tombol kosong pada Remote Control yang tidak dipakai.
• Memilih dengan Channel (+/-) adjust VOLume (+/-).

LC863324A-5T51, M37220M3-167SP, LC8633528B-50S8

• Masuk ke menu Auto Program atau Auto Search,
• lalu tekan berurutan 6483 untuk masuk ke Service Menu.
• JIka ingin masuk ke Factory Mode Tekan berurutan 6483 lagi.

87CK38N-1H74

• Volume posisi 0, tekan Vol (-) pada panel TV,
• Tahan tekan OSD / Display pada Remote Control untuk masuk ke mode Service.
• Ulangi langkah tadi untuk masuk ke mode D.
• Tekan Power pada Remote Control untuk simpan / keluar.

LC863532A-5Z00

• Atur Volume pada posisi min (0),
• Tekan VOL (-) pada panel TV,
• Tahan tekan OSD / Display pada Remote Control untuk masuk ke mode Service.
• Tekan Power pada Remote Control untuk simpan atau keluar.

M37220M3-010SP

• Tekan Menu pada panel TV, tahan,
• Tekan berurutan 6483.
• Channel (+/-) pilih menu,
• VOL (+/-) adjust data,
• Tekan Power pada Remote Control untuk simpan / keluar.

LC863528B-51C3

• Tekan Display,
• Tekan Mute 3 kali.
• Pindah halaman dengan Sleep.
• Channel (+/-) pilih menu
• VOL (+/-) adjust data.
• Tekan Menu untuk simpan / keluar.

M37160M8-058FP

• Tekan Menu,
• Tekan berurutan 6483.
• Untuk pindah halaman dengan Mute.
• Channel (+/-) pilih menu.
• VOL (+/-) adjust data.
• Tekan Power/standby untuk simpan/keluar.

M37160M8-073FP(SMD)

• Tekan Mute,
• Tekan PP. tekan (_/__) untuk pindah halaman,
• Tekan TV untuk keluar.

LC863328A-5Y29, 5Y28, 5Y19

• Atur Volume posisi min atau (0),
• Tekan VOL (-) tahan,
• Tekan 0 pada Remote Control 3 kali.

LC863528B-52K7

• Atur Volume pada posisi 0,
• Tekan menu sampai 5 kali (masuk ke menu edit channel),
• Pilih PROGRAM EXCHANGE, isikan 2483.
• Pindah halaman pakai QuickView.

LC863532B-52H8

• Tekan dan tahan, Menu pada panel TV, tekan berurutan 888.

LC863532B-55L1 (WCOM)

• Atur Volume posisi min 0,
• Tekan menu, tekan berurutan 6568.
• Pindah halaman pakai Display.

LC863524C-55L7

• Atur Volume posisi 0,
• Tekan VOL (-) pada panel TV tahan,
• Tekan Review pada Remote Control.
• Pindah halaman pakai Mute.

M37160M8-058FP

• Tekan Menu,
• Tekan berurutan 6483.

TH-50J2-3RR0

• Atur volume/balance sampai ke RS03
• Tekan Menu
• Tekan Mute.

Alternatif:

• Tekan Menu pada Remote Control >
• Tekan Menu pada Remote Control lagi
• Tekan QuickView
• Tekan Mute.

TV CHINA lainnya ( KCL, MITOCHIBA, BAZZOMBA dll.)

• Tekan VOLUME pada TV sampai NOL (0).
• Tekan RECCAL pada Remote Control sekali,
• Tekan dan tahan VOL (-) pada TV Bersamaan dengan tekan kembali RECALL pada Remote Control.
• Ulangi proses tersebut untuk masuk ke Sub Menu selanjutnya sampai ke posisi keluar Service Menu.

Pin out ic LG 631

 Berikut pin out dan tegangan tv on tv Ic lg631 :

1.SIF OUT=1,7V

2.VIF AGC=1,2V

3.SIF IN=3,1V

4.FM FILTER=2,2V

5.FM OUT=2,3V

6.A OUT/SOUND OUT TO AMP=2,2V

7.SIF APC=2,1V

8.VCC IF=4,9V

9.AUDIO IN/AV IN=2,2V

10.ABL IN=5V

11.VCC RGB=8,2V

12.R OUT=1,4V

13.G OUT =1,4V

14.B OUT=3,1V(BLUE BACK ON)

15.GND=0V

16.V RAMP=2,1V

17.V OUT=2,3V

18.VCO IREF=1,6V

19.H VCC=5V

20.H AFC=2,6V

21.H OUT=0,4V

22.GND=0V

23.NC

24.NC

25.5V

26.IR IN=4,8V

27.NC

28.PAL/NTSC=5V

29.POWER ON OFF=4,7V

30.I REF=0V

31.SDA=5V

32.SCL=5V

33.XTAL IN=1,5V

34.XTAL OUT=3V

35.VCC CPU=5V

36.MUTE=0V

37.NC

38.NC

39.KEY=5V

40.RESET=4,5V

41.PLL=2,5V

42.GND

43.5V

44.FBP IN=1,1V

45.2,4V

46.2,5V

47.APC 2F=2,5V

48.2,5V

49.2,6V

50.XTAL=2,5V

51.2,7V

52.NC=2,5V

53.APC FILTER=3,5V

54.EXTRA VIDEO IN/AV IN=2,5V

55.VCC 5V

56.VIDEO INT=2,8V

57.BLD F=2,7V

58.APC F=2,3V

59.AFT F=4,7V

60.VIDEO OUT TV=3V

61.AGC TUNER=4,2V

62.GND

63.VIF IN1

64.VIF IN2

Semoga bermanfaat.

Jangan lupa untuk selalu mencatat pengalaman dalam perbaikan perangkat .biar sebagai pengingat kita sendiri msupun bagi orang lain

Cara menggulung lilitan yoke vertical

 Kali ini saya akan mencatat berbagai macam lilitan yoke vertical,oh iya yoke blok vertical tanda spulnya putus adalah:

1.gambar satu garis horisontal.jika sistem pemasangan lilitan vertical adalah seri

2.gambar cuma 10 cm an kurang lebih dan di tepi bergelombang,jika sambungan lilitan vertical atas bawah adalah pararel

Gambar diatas contoh lilitan vertical

Ok langsung saja berikut:

Tv panasonic layar datar 21 inc;

Memakai kawat tembaga email 0.25mm .awal lilit kiri langsung kekanan trus dililit kekiri 50 lilit setelah itu kawat langsung kekiri dililit lagi kekanan 50 lilit.setelah itu langsung kekiri lilit lagi dan seterusnya sampai 7 lapis.

2.lilitan yoke vertical tv sanyo 21 inch layar datar;

Gambar diatas adalah oret2an nya

Cara lilitnya adalah awal lilit dari kiri terus kekanan 97 lilit,kemudian balik kiri lilit lagi ke kekanan begitu seterusnya sampai 7 lapis,sesuai jumlah yg tercatat digambar

Baik sementara itu dulu lain waktu di update lagi,semoga bermanfaat

Mengatasi kerusakan tv samsung 21 in kadang mati sendiri

 TV SAMSUNG 21" ULTRA SLIM FIT DNIe Jr kadang mati sendiri

Mohon maaf semua, karena hampir kurang lebih setengah bulan off dari kegiatan online gara-gara Hp-nya modar alias rusak he..he.. Next posting kali ini dapat garapan tv samsung ultra slim fit DNIe Jr dengan problem kadang mati-mati sendiri selang beberapa menit. Saya pikir problem seperti ini gampang-gampang susah, karena biasanya disebabkan karena solderan retak. Tapi ternyata tidak semudah itu, hampir seminggu tv ini opname di ruang kerja saya dengan kerusakan yang misterius he..he.. Tidak kunjung sembuh, jadi perlu diobrak-abrik semua komponennya.

Pengecekan awal di mulai dari bagian regulator. Menggunakan STRW6753, kadang juga bisa menyebabkan problem seperti ini. Penggantian beberapa elco bagian regulator tidak membuahkan hasil, penggantian semua diode dan diode zener area regulator hasilnya juga nihil, penggantian optocopler 817 dan tr K431 juga tidak bereaksi apa-apa. Terakhir ganti STRW6753 dengan yang baru tidak ada hasil. Mumet juga yah he..he.. Lanjut.

Di sini mulai agak bingung, karena hampir semua komponen area regulator diganti tidak ada hasilnya dan problem masih tetap ada, malah kadang mati total, tapi lampu indikator nyala normal, tapi tv tidak mau nyala. Waduh lah kok tambah parah. Lanjut cek tr horisontal ternyata short. Kemudian lepas tr horisontal dan beban pada B+ untuk cek tegangan. Tegangan B+ terukur 150V, tegangan yang lain drop dan berdenyut. Coba ganti semua elco sekunder regulator tidak ada hasil, lanjut cek semua diodenya normal. Pengecekan ic KIA78R05 tegangan drop pada bagian ini. Coba ganti ic KIA78R05 tidak ada hasil.

Akhirnya coba pasang kembali tr horisontal dengan yang baru, kemudian nyalakan. Lampu indikator normal tidak protek, tapi layar tidak mau nyala. Kemudian lepas lagi tr horisontal, lanjut cek bagian oscilator horisontal output. Dimulai dari out tr driver horisontal tidak keluar tegangan, di sini mulai ada titik terang. Lanjut cek out horisontal dari ic program, keluar tegangan, tapi naik-turun tidak stabil. Cek tegangan tr driver horisontal tidak keluar, nahh ini malingnya ketemu. Cek tr driver horisontal normal, tapi kenapa tegangan supply tidak keluar pada titik ini? Penyebab kerusakan akhirnya ketemu setelah dilakukan pengangkatan trafo horisontal dan dilakukan pengukuran pada bagian lilitan primer dan sekundernya, ternyata lilitan trafo horisontal pada bagian primer putus.

Setelah dilakukan pembongkaran trafo horisontal, terlihat kawat tembaga bagian primer korosif dan berjamur menjadi penyebab putusnya lilitan ini. Setelah dilakukan penyambungan ulang pada lilitan primer ini, tv sudah bisa nyala normal kembali. Berikut ini adalah data tegangan output tv samsung slim dnie jr, untuk membantu pengecekan semua tegangan pada tv ini.

1. Regulator ACmatic STRW6753

- pin 1 : 277V

- pin 2 : GND

- pin 3 : 18V

- pin 4 : 0V

- pin 5 : 1,72V

- pin 6 : 0V

2. Optocoupler PC817

- pin 1 : 5,41V

- pin 2 : 4,33V

- pin 3 : 2,74V

- pin 4 : 12,78V

3. Out regulator posisi standby

- katoda D 811 : 117,3V

- katoda D 807 : 7,14V

- katoda D 804 : 6,1V

- katoda D 802 : 12,6V

4. Out regulator posisi ON

- katoda D 811 : 119,6V

- katoda D 807 : 10,9V

- katoda D 804 : 6,1V

- katoda D 802 : 10,9V

5. Optocoupler PC817 posisi ON

- pin 1 : 9,17V

- pin 2 : 8,14V

- pin 3 : 2,17V

- pin 4 : 14,87V

6. IC vertikal LA7040

- pin 1/input : 0,57V

- pin 2/VCC : 15,42V

- pin 3/pump-up : -12,11V

- pin 4/GND : -14,42V

- pin 5/OUT : -0,35V

- pin 6/VCC out : 15,88V

- pin 7/non inverting input : 0,59V

7. Flyback BSC25-0218N/AA26-00317A

- Colector

- B+120V

- NC

- 200V/179,5V

- GND

- Heater : 3,5VAC

- -16.5V

- 16,5V

- ABL : 2,1V

8. Socket kabel RGB

- BK : 2,08V

- GK : 2,18V

- RK : 2,20V

- GND

- GND

- AKB : 15V

- GND

- Heater : 3,5VAC

- 200V/179,6V

9. Tuner

- AGC : 4,1V

- SCL : 3,2V

- SDA : 3,2V

- B+5V : 4,8V

- B+33V : 32,4V

- IF out

10. IC 804 KIA78R05

- pin 1/IN VCC : 6,1V

- pin 2/OUT : 4,2V

- pin 3/GND

- pin 4/Switch : 3,5V

11. Transistor Q 804 D2073

- basis : 3,9V

- colector : 10,9V

- emotor : 3,3V

12. Trafo driver horisontal

- IN VCC : 14,7V

- Colector transistor driver : 14V

- Out ke basis transistor horisontal : 2VAC

Penyebab kerusakan tv samsung diatas adalah pada saat pengecekan no.12 pada bagian trafo driver horisontal terukur pada pin colector transistor driver horisontal 0V, yang seharusnya terukur tegangan 14V. Disebabkan lilitan tembaga pada bagian primer trafo driver horisontal putus. Setelah dilakukan penyambungan, tv sudah normal kembali. Semoga bermanfaat.

Cara masuk service mode tv

Berikut ini kumpulan cara masuk sermod tv .

Akari

Caranya tekan tombol SLEEP pada remote kontrol dan tahan beberapa saat.selanjutnya tekan menu di panel tv

AKARI CLARA

tekan MENU terus 6483 setelah muncul M di kanan atas tekan tombol 1 sampai 4 .untuk keluar tekan menu terus 6483

Opsi 1

-tekan DISPLAY dan MENU secara bergantian dan cepat terus tekan SLEEP 2×

-Untuk masuk menu tersembunyi rubahlah SET UP SELECT dari 0 ke 1

-untuk keluar tekan quick menu

Opsi 2

-tekan MENU di panel tv(pastikan tombol manual normal atau ganti dulu)terus SLEEP di remote kontrol

-untuk keluar tekan SLEEP

Opsi 3

-tekan CALL dan MENU bergantian dan cepat

-tekan ENTER untuk menyimpan

-tekan TV/AV untuk keluar

OPSI 4

-tekan MENU di panel kemudian SLEEP pada remote kontrol

-selanjutnya tekan SLEEP 3 × untuk keluar dan menyimpannya

Opsi 5 service menu 2 clara

-tekan tombol DISPLAY dan MENU secara bergantian dan cepat

-SLEEP 2×

-menu berikutnya rubah SET UP SELECT dari 0 ke 1

-QV untuk kluar

Opsi 5 AKARI clara

-tekan MENU dilanjut tekan 6483

-cara keluar sermod ulangi langkah masuk sermodnya yakni MENU trus tekan 6483

OPSI 6 pakai ic m61256

-tekan MENU di panel tv trus tekan SLEEP di remote kontrol

-jika pakai tuner samsung tecc2949pg40 nilai TUNER SEL adalah 0

-jika memakai tuner LG taew g002d maka menu TUNER SEL adalah 1

-tekan SLEEP untuk keluar

Opsi 7 dgn ic 29m77a

-tekan CALL dan MENU secara bergantian dengan cepat

-memang agak susah .perlu dicoba beberapa kali

-tekan ENTER untuk menyimpan data

-tekan TV/AV untuk keluar

OPSI 8

-tekan CALL dan MENU secara bergantian sampai keluar tulisan BUS OPEN

 TV AKIRA

-tekan AV /MENU 2×

-terus tekan recall/display/Qview

-lalu tekan MUTE

-merubah menu sermod tekan SLEEP

-merubah parameter nilai dengan vol - dan vol +

AKIRA lc863324A la76810

-tekan PROG diikuti tekan 6483

AKIRA tmpa8803/21/23

-tekan VOL- di panel manual dan DISPLAY diremote secara bersamaan

AKIRA stv2248,stv2195,2185

-tekan MENU,AV,anal pada remote kontrol

-tekan stby/PP untuk keluar

AKIRA tda935*/6*/6*

-nolkan volume dulu

-tekan dan tahan tombol MUTE lanjut tekan MENU sampai muncul S di layar tv

AKIRA tb1238

-nolkan vol dulu

-tekan MUTE sampai muncul huruf D

-lanjut tekan MENU

-keluar matikan power

AIWA

-tombol MENU SERVICE ada didalam remot yg asli

-bongkar remote dan tombol ada diatas tombol vol+

CRISTAL

-posisi tv stby tekan tahan VOL+ dan VOL- secara bersamaan sampai tv nyala

CHANHONG

-nolkan vol tv

-tekan tahan MUTE

-tekan MENU di panel

-akan muncul logo S

GOLDSTAR

-MENU,VOL+,VOL-,CH- tekan secara bersamaan

HITACHI fujian

-tv stby  tekan tahan AV trus telan Power tv.tombol AV tetap ditahan sampai tv on

JVC

-tekan tahan OSD+MUTE

-atau tekan tahan OSD+PICTURE

JVC

-tekan tahan osd+display terus tekan gambar

-opsi lain:tekan osd atau display/info

Cara nonaktifkan protek inverter bl

Melumpuhkan protek ic driver backlight Nonaktifkan
melindungi driver inverter BL:
1. ic AT1741
– pin 15 jumper LED ke GND
2. ic BA9741
– pin 15 jumper LED ke GND
3. ic BD9211F
– pin 14 jumper R 4k7 ke gnd
4. ic BD9215AFV
– pin 15 jumper R 10K GROUND
5. ic BD9222FV
– pin 13 jumper LED ke GROUND
6. ic BD9240
– pin 15 jumper R10K ke GROUND
7. ic BD9270F
– pin 13 jumper R10K ke GND
8. ic BD9275F
– pin 11 jumper R 1K ke gnd
9. ic BD9276EFV
– pin 35 jumper LED ke gnd
10. ic BD9766CVF
– pin 20 jumper LED ke GROUND
11. ic BD9766VF
– pin 20 jumper LED ke gnd
12. ic BD9777
– pin 14 jumper R 10K ke GROUND
13. ic bD9882F
– pin 14 jumper LED ke GROUND
14. ic BD9893F
– pin 10 jumper R 82K ke gnd
15. ic BD9896
– pin 3 jumper LED ke gnd
16. ic BD9897F
– pin 22 jumper LED ke gnd
17. ic BD9897FS
– pin 17 jumper LED ke gnd
18. ic BI3101A
– pin 16 jumper R 470 ohm ke gnd
19. ic BIT 3101
– pin 2 & 15 jumper

CARA MENONAKTIFKAN PIN PROTEK BACKLIGHTE TV LCD LED

20. ic BIT3102B
– pin 14 jumper R 47K ke gnd
21. ic BIT3105
– pin 19 jumper LED ke gnd LED ATAU 390K-820K ke gnd 33. ic LM2901 – pin 3 jumper LED ke gnd 45. ic OZ964 – pin 4 jumper LED ke gnd 46. ​​ic OZ9643 56. ic OZ9972 (24-PIN) – pin 20 jumper R 1K ke gnd 57. ic OZ9976 – pin 11 jumper R 10K ke gnd 58. ic OZL68GN
22. ic BIT3193
– pin 5 jumper LED ke gnd
23. ic BIT3251 / 52
– pin 5 jumper ke gnd
24. ic BIT3713
– pin 5 jumper LED ke gnd
25. ic DT8211
– pin 9 jumper R 47K ke gnd
26. ic FA3629
– pin 15 & 16 jumper
27. ic FA3630
– pin 7 & 10 jumper
28. ic FAN7316
– pin 17 jumper LED ke gnd
29. ic iLN816G
– pin 8 jumper R 10K ke gnd
30. ic KA7500
– pin 1 & 16 jumper
31. ic KA7500B
– jumper pin 15 & 16
32. ic KHO803A
-vpin 5 jumper

– pin 6 jumper R 82K ke gnd
34. ic MAX8722
– pin 4 dijumper langsung ke gnd
35. ic MP1006
– pin 6 jumper R 10K ke gnd
36. ic MP1007ES
– pin 4 jumper langsung ke gnd
37 ic MP1008
– pin 4 jumper R 10K ke gnd
38. ic MP1009
– pin 5 jumper langsung ke gnd
39. ic MP1038EY
– pin jumper 2 & 11
40. ic MP1060EF
– pin 3 jumper LED ke gnd
41. ic MP3810
– pin 6 jumper R 82K ke gnd
42. ic MSC1692
– pin 4 jumper R 220K ke gnd
43. ic oB3362RP
– pin 16 jumper R 22K ke gnd
44. ic OZ5508G / GN / N

– pin 1 jumper 20K ke gnd
47. ic OZ965
– pin 4 & 5 jumper
48. ic OZ972GN
– pin 8 jumper LED ke gnd
49. ic OZ9910
– pin 5 jumper R 82K ke gnd
50. ic OZ9919GN
– pin 8 junper R 10K ke gnd
51. ic OZ9937
– pin 14 jumper R 47K ke gnd
52. ic OZ9938
– pin 3 jumper R 10K ke gnd
53. ic OZ9938GN
– pin 3 melompat ke gnd
54. ic OZ9938Q
– pin 3 jumper R 10K ke gnd
54. ic OZ9939GN
– pin 3 jumper R 100K ke gnd
55. ic OZ9966SN
– pin 15 jumper R 10K ke gnd

– pin 4 jumper LED ke gnd
59. icO ZL68GN
– pin jumper 4 & 7
60. ic OZT1060GN
– pin 1 jumper LED ke gnd
61. ic SEM2005
– pin 1 jumpe LED ke gnd
62. ic SEM2005
– pin 1 jumper R 82K ke gnd
63. ic SEM2006
– pin 5 jumper ke gnd
64. ic SEM2107
– pin 21 jumper LED ke gnf
65. ic SS1091ASN
– pin 19 jumper LED ke gnd

Dikutip dari perbagai sumber semoga bermanfaat
66. ic TA9687GN
– pin 12 jumper R 47K ke gnd
67. ic TL1451
– pin 15 jumper ke gnd
68. ic ‌TL494
– jumper 1 & 16
69.ic OZ964AGN sop 16
– Pinb 2 jumper ke gnd

Cara mengatasi tulisan ageing tv polytron

Polytron ada tulisan (AGEING) power di remot tidak bisa utk masuk sermote.
Cara simpel masuk sermote
Biasanya gak bisa masuk sermote krna gak bisa stanby. Caranya bikin tv stanbay dari mesin .
Caranya.
-copot dulu solderan salah satu kaki elko 50/1 utk protek area vertikal
-colok tv ,tunggu sampai stanby
-dlm kondisi stanby ,solder kaki elko 50/1 tdi
- tekan tahan menu sampai tv hidup
- tv pasti masuk menu factory . ubah data di 1014
-pilih option 3 bit/urutan ke 4 lalu rubah dari "1" ke "0" kemudian tekan menu utk menyimpan .

Berbagi ilmu lama
berikut

 ini cara masuk service mode tv china;

Service mode /menu factory TV China menurut IC program.
- Januari 05, 2016
Service mode /menu factory TV China menurut IC program.

LA863328A-5028/2MD0, LC863320A-C81DC
Cari tombol kosong di remot yang tidak dipakai.
Memilih dengan ChUp/ChDown, adjust VolUp/VolDown.

LC863324A-5T51, M37220M3-167SP, LC8633528B-50S8
Masuk ke menu AutoProgram/AutoSearch, kemudian tekan berurutan 6483 untuk masuk ke service menu. Tekan berurutan 6483 lagi untuk masuk ke factory mode.

87CK38N-1H74
Volume posisi 0, tekan Vol- dipanel, tahan tekan OSD/display diremot untuk masuk ke mode S. Ulangi langkah tersebut untuk masuk ke mode D. tekan Power (remot) untuk simpan/keluar.

LC863532A-5Z00
Volume posisi 0, tekan Vol- dipanel, tahan tekan OSD/display diremot untuk masuk ke mode S. tekan Power (remot) untuk simpan/keluar.

M37220M3-010SP
Tekan Menu dipanel, tahan, tekan berurutan 6483. ChUp/Down pilih menu, VolUp/Down adjust data, power (remot) simpan/keluar.
LC863528B-51C3
Tekan Display, tekan Mute 3 kali. Pindah halaman dengan Sleep. ChUp/Down pilih menu. VolUp/Down adjust data. Tekan Menu untuk simpan/keluar.

M37160M8-058FP
Tekan Menu, tekan berurutan 6483. Pindah halaman dengan Mute. ChUp/Down pilih menu. VolUp/Down adjust data. Tekan Power/standby untuk simpan/keluar.

M37160M8-073FP(SMD)
Tekan Mute, tekan PP. tekan (_/__) untuk pindah halaman, tekan TV untuk keluar.

LC863328A-5Y29, 5Y28, 5Y19
Volume posisi 0, tekan Vol- tahan, tekan 0 diremot 3 kali.

LC863528B-52K7
Volume posisi 0, tekan menu 5 kali (masuk ke menu edit channel), pilih PROGRAM

LC863532B-52H8
Tekan Menu dipanel, tahan, tekan berurutan 888.

LC863532B-55L1 (WCOM)
Volume posisi 0, tekan menu, tekan berurutan 6568. Pindah halaman pakai Display.

LC863524C-55L7
Volume posisi 0, tekan VolDown di panel, tahan, tekan Review diremot. Pindah halaman pakai Mute.

M37160M8-058FP=============
Tekan Menu, tekan berurutan 6483.

TH-50J2-3RR0
Set volume/balance sampai ke RS03, tekan Menu, tekan Mute.
alternatif_3: Tekan Menu di remot >> tekan Menu di remot lagi >> tekan QuickView >> tekan Mute.

LC863328A-5028, LC863328A-2MD0, LC863320A- C81DC
Cari tombol kosong di remot yang tidak dipakai. Memilih dengan Ch Up/ Ch Down, adjust Vol Up/Vol Down.

LC863320A-5R76
Volume posisi 0, tekan Q.VIEW (atau REVIEW), sambil menekan VOL-.

ST6C-ELAINE2
Tekan berurutan SKIP, VOL-, FINETUNE

CH08T0934 (TMP87CM38N-2A98-1F31), 5H32-3K49, 5H31-3PB3,H08T0606 (8821CSNG5BE5), SH08T0605 (8827CSNG5BK0), CH05T0102 (TDA9381PS/ N2/2L1091), CH05T1610 (TDA9384PS/N2/3l), SCAVEM-10P (TDA9594H/N1/51- VARK90)
Volume posisi 0, tekan dan tahan MUTE, tekan MENU pada panel, tahan keduanya kira-kira 2 detik. Keluar: POWER. Password default keylock: 8888.

CH04T1222, CH04T1228, CH04T1221-50L9, CHT0406-5M18
Volume posisi 0, tekan dan tahan MUTE, tekan TV/AV pada panel, tahan keduanya kira-kira 2 detik. Keluar: POWER. Password default keylock: 8888.

LC863324A-5T51, LC863528B-50S8, M37220M3-167SP
Masuk ke menu AutoProgram/ AutoSearch, tekan berurutan 6483.

87CK38N-1H74, LC863532A-5Z00, 87SK38N-2B46, 87CM38N-3GP2, 8821CPNG4RJ1, HAY-17 (8873CPNG6F35)
Volume posisi 0, tekan tahan Vol- dipanel, tekan OSD/display diremot.

M37220M3-010SP
Tekan dan tahan MENU dipanel, tekan berurutan 6483. Tekan POWER untuk simpan/keluar.

M37160M8-058FP
Tekan MENU, sebelum tampilan menu/picture hilang tekan berurutan 6483. Pindah halaman dengan MUTE. Tekan POWER untuk simpan/keluar.

LC863528B-51C3
Tekan DISPLAY, tekan MUTE 3 kali. Pindah halaman dengan SLEEP/ Q.VIEW. Tekan MENU untuk simpan/keluar.

M37160M8-073FP
Tekan MUTE, tekan PP. tekan (_/_) untuk pindah halaman, tekan TV untuk keluar.

LC863532B-52H8
Tekan MENU, tekan berurutan 888.===================

LC863528A-52K7
Volume posisi 0, tekan MENU berulang kali hingga sampai pada PROGRAM EXCHANGE, isikan 2483.

TH-50J2-3RR0
Set volume/balance sampai ke RS03, tekan MENU, tekan MUTE.

HBK-00-01 (M37220M8-123SP), HBM-00-01, HBM-**-**
Posisi standby, tekan dan tahan MENU hingga muncul konfirmasi password, password 1013, 1014, 3101 (reset eeprom). Simpan: MENU

HBT-00-***, HBT-00-***, HBT-01-***
Posisi standby, tekan dan tahan MENU hingga muncul konfirmasi password, password 1013, 1014, 1206, 1207, 1209, 3101 (reset eeprom). Simpan: MENU

SZM-139M3
Posisi standby, tekan berurutan, P.STD, HELP, SLEEP, POWER.

8853CPNG6EG1, 8823CPNG5BB1
Volume posisi 0, tekan dan tahan DISPLAY, tekan dan tahan VOL- di panel, lepas DISPLAY (VOL- masih ditahan), tekan DISPLAY sekali lagi. Keluar: POWER.

LC863532B-55L1 (WCOM)
Volume posisi 0, tekan MENU, tekan berurutan 6568.

LC863316A-6Y29 (KONKA)
Buka remote asli, hubungkan sesaat kaki ic pin2 (S.SYS) dengan pin17.

OICTMPH00**, OICTMSA00**
Tekan MENU di panel, tekan MENU dipanel sekali lagi kemudian tahan, tekan MENU diremot, tahan keduanya sekitar 2 detik.

CXP86324, LG8046-32A (8823CPNG5JK3)
Tekan OK dipanel dan diremote, tahan keduanya. Simpan: OK.

LC863328C-55W0
Tekan berurutan MENU, MENU, Q.VIEW, MUTE. Pindah halaman: SLEEP. Keluar: MENU.

ST90R28, M37270MF-A5WK, M37212M6-111SP
Tekan VOL+ dan VOL- secara bersamaan, tahan keduanya, hidupkan TV pakai tombol panel. Keluar: POWER.

-M37102M8-C41SP
Tekan DISPLAY tahan, tekan PSTD (picture mode).

LA76936N7N57T5E (KONKA)
Volume posisi 0, tekan berurutan MENU, DISPLAY, DISPLAY, DISPLAY  =======================

LC863332B-52Z6
Volume posisi 0, tekan MENU, tekan berurutan 8633.

MN1528111TZX
Volume posisi 0, sleep posisi 30 menit, tekan dan tahan VOL- pada panel, tekan DISPLAY. Keluar: tekan NORMAL di remot (atau lakukan eeprom reset). Eeprom reset: tekan SLEEP ditahan, tekan VOL- dipanel.

MN1871681T, TDA9381N048M
Volume posisi 0, sleep posisi 30 menit, tekan dan tahan CH+ pada panel, tekan DISPLAY diremot. Keluar: tekan NORMAL di remot (atau lakukan eeprom reset). Eeprom reset: tekan SLEEP ditahan, tekan VOL- dipanel.

SAA5542
TV pada posisi standby, tekan secara berurutan 062596 diikuti tekan MENU di remot (beberapa model pakai 06259, 0362596, 0462596, 0762596, 036596).

SAA5291PS/135, VCT49X3E, SPM-802ERN5, SPM-802EEN*, SPM-836EE*, T-KILPTH-1019 (SS46941A-9R)
Posisi standby, tekan berurutan DISPLAY, MENU, MUTE, POWER.

QXXAVB500-AC3A (M37221M8-133SP)
Tekan MENU di panel dan tahan, lalu tekan tombol angka 1 di remote.

LC863324A-5T51
• Tekan menu Auto-Program/Auto-Search
• Kemudian tekan 6-4-8-3 untuk masuk service menu.
• Tekan lagi 6-4-8-3 berurtan to untuk masuk factory mode.

LC863524C-55L7
• Vol minimal
• Tekan dan tahan VOL-panel TVs
• Tekan dan tahan REVIEW di remote
• Tekan MUTE untuk memilih

LC863528A-xxxx
• Tekan dan tahan VOL-panel TVs
• Tekan Review
• Tekan Repeat untuk keluar

LC863328A-5Y29/-5Y28/-5Y19
• Vol minimal
• Tekan dan tahan Vol-panel TVs
• Tekan 0 diremot 3 kali

LA863328A-5028/-2MD0/-C81DC
• Gunakan tombol kosong diremot.

LC863528B-52K7
• Volume minimal
• Tekan MENU-2 ke menu search
• Tekan 2-4-8-3
• Untuk memilih tekan Quick-View

LC863528B-51C3
• Tekan DISPLAY
• Tekan MUTE 3x
• Memilih menu dengan SLEEP
• Tekan MENU untuk keluar/simpan        ========================

LC8633528B-50S8
• Buka Auto-Program/Auto-Search
• Kemudian tekan urut 6-4-8-3
• Tekan lagi 6-4-8-3

LC863532A-5Z00
• Vol minimal
• Tekan dan tahan VOL-paneled TV
• Tekan DISPLAY diremot
• Tekan POWER di remote untuk keluar/simpan

LC863332B-52Z6/-3KD0/-53L1/-54R6, LC863532C-55P9/-55K9
• Vol minimal
• Tekan2 MENU pilih PICTURE menu (PICTURE MENU)
• Tekan 8-6-0-0,  or 6-4-8-3

LC863320A, LC863324A, LC863328A, LC863332B
• Tekan tombol di bawah sleep pada remot
• Sambungkan IC diremot pada kaki nomor 2-13 or 2-14, or 2-15, or 2-16

LC863532B-52H8
• Tekan menu Menu
• Tekan urut 8-8-8 .

LC863532B-55L1
• Volume minimal
• Tekan menu MENU
• Tekan berurut 6-5-6-8
• Tekan display untuk memilih

LC863332B
• Hidupkan TV dengan remot
• Tekan berurut “POWER”, “MUTE”, “CALL”, “TIMER,” sampai muncul “FACTORY”
• Tekan “TIMER”

LC863548B
• Vol minimal
• Tekan dan tahan VOL-panel TVs
• Tekan DISPLAY diremote

TMPA-6F53 8873CPANG
• Vol minimal
• Tekan dan tahan VOL-down on panel tv,
• Kemudian tekan DISPLAY di remote
• Akan muncul “S” di pojok kanan atas,
• Ulangi langkah ini sampai muncul “D” disudut kanan atas
• Tekan MENUdi remot atau TV panel untuk masuk MENU MENU 0 samapi 11 juga seting  B / W BALANCE.
• untuk SAVE / EXIT / EXIT matikan TV
TMPA-8873CSCNG 6PR6.
• Vol minimal
• Tekan dan tahan Vol-panel TVs
• Kemudian tekan DISPLAY di remote, sampai muncul “FACTORY”
• Tekan DISPLAY  1x untuk B / W setting
• Tekan DISPLAY 1 kali lagi untuksetting F1 atau tekan 0 untuk seting B / W,-tekan 1 untuk F1,-tekan 2 untuk F2,-tekan 3 untuk F3,-tekan 4 untuk F4,-tekan 5 untuk F5,-tekan 6 untuk F6,-tekan 7 untuk F7.
• Untuk / SAVE / exit tekan DISPLAY  di remote.

TMPA-8800CPN-3GV1 244KJ
• Vol minimal
• Tekan dan tahan Vol-panel TVs
• Kemudian tekan CALL akan muncul S.
• Tekan dan tahan Vol-down.
• Tekan CALL di remote untuk menampilkan D
• Tekan MENU untuk memilih

TMPA-8851CPNG-6EG1
• Vol minimal
• Tekan dan tahan VOL-panel TVs
• Tekan DISPLAY diremote

TMPA8821CPNG-4UD4
• Tekan kanal 30
• tekan kanal 88
• Tekan VOL-down
• Tekan MUTE.

TMPA8891CSCNG6V12
• Set  TV Vol minimum
• Tekan dan tahan Vol-down di tv panel dan tekan DISP di remote.
• atau tekan MENU, CH-down dan masukancode 2483 atau 6483.
service tv televisi tv china tv lg votre tv. vertikal ga buka

Memperbaiki las lakoni 450w mati total

 Kali ini saya memperbaiki las lakoni basic 123iX yang mengalami kerusakan yaitu mati total hanya swith lampu saklar saja yang nyala.

Foto atas adalah penampakannya

Langkah perbaikan adalah diukur dgn avometer skala x1 atau X10 juga boleh.oh iya inverter kondisi off ya tidak ditancabkan steker ya ke listrik.

Ukur di kaki elko 470uf/400v .tentu dikerik sedikit karena solderannya ada pelindung lapisan bening,atau disolder dahulu tambah bagus.

Jika konslet atau terukur bolak balik di avometernya.selanjutnya solder kaki igbt 2 biji,type igbtnya 40n60npfd ukur tiap tiap pin igbt jika konslet semua bisa dipastikan igbtnya yang rusak.

Pada kasus yang saya kerjakan ini ternyata igbt dgn type 40n60npfd ini mengalami konslet 2 biji alias semuanya.

Lepaskan igbtnya tetapi hati-hati ya harus dengan solder yg panas minim 40w bermata solder cristal ya.rawan jebol jalur nanti merepotkan kita sendiri.

Oh ya sebelum penggantian igbt kita harus cari penyebabnya kenapa igbt bisa rusak.

Berikut ini penyebab yg sering saya temui selama service las

1.dioda out stang konslet.

2.komponen sekitar igbt ada yg los kontak.

3.trafo short.

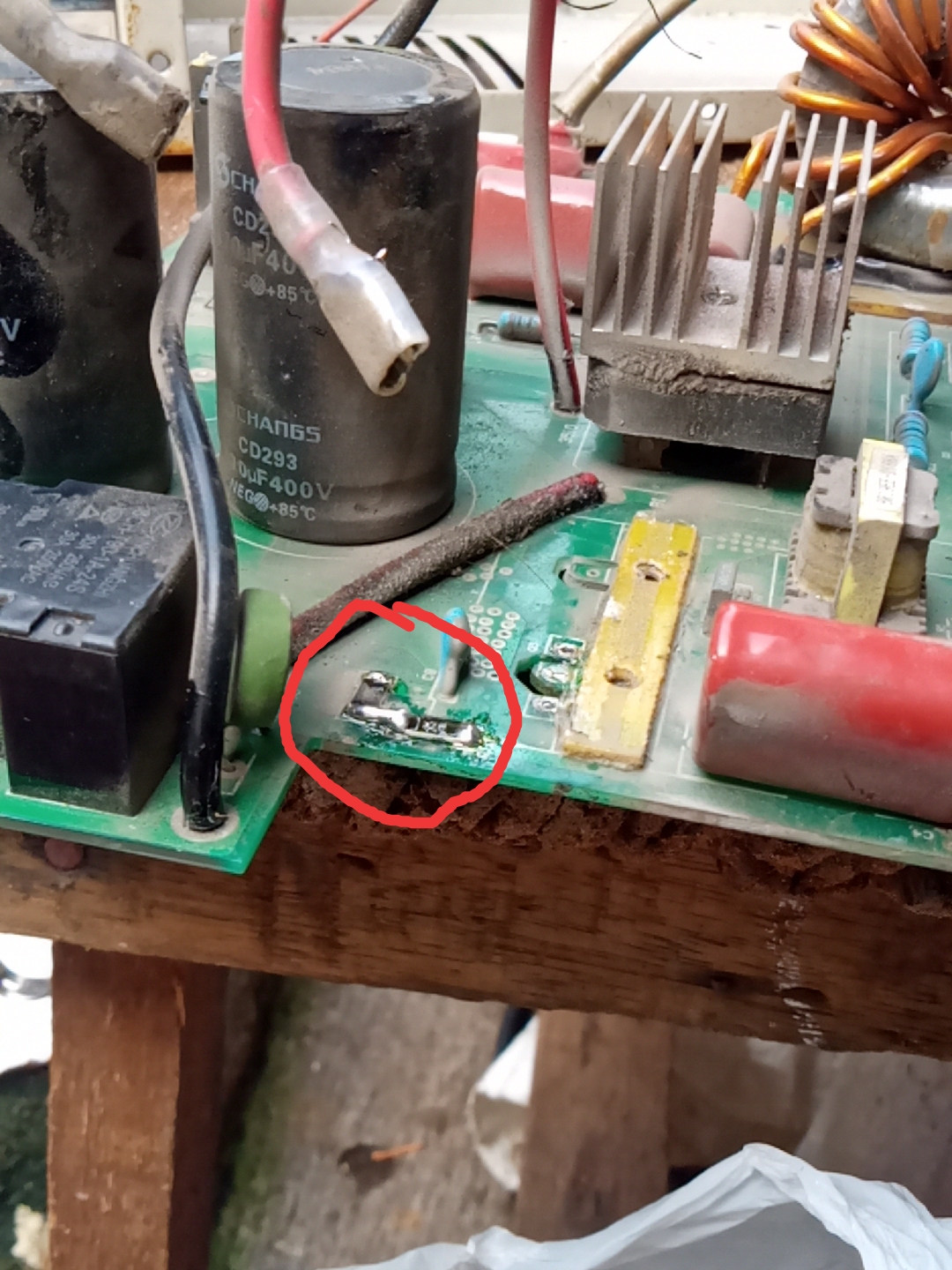

Pada kasus yang saya kerjakan ini disebabkan komponen smd sekitar igbt mengalami los kontak alias retak.seperti tampak dalam foto bawah:

Jadi harus jeli ya.jangan langsung ganti pasti dor lagi.seperti foto atas itu berfungsi sebagai redam tegangan tinggi akibat swiching igbt.

Solder ulang lagi dan pastikan terukur dengan diukur pakai avometer.

Oh iya dioda out ini memakai f60d20u 4 biji.

Berikut daftar komponennya:

Ic3:lnk626pg ini ic swiching 24vnya

R67:43k

R68:10 ohm

R69:5k6

R2:100k 2watt

R73,74,75:33k

R8,9,10,11:10 ohm 2 watt

R4,5,6,7:10 ohm

R18,R21:20 ohm

C4:475/400v

C9:475/250v

Ic1:sg3525 smd

Ic2:lm358 smd

Vt1,vt2 :4688

Relay 24v

Kipas 24v

Demikian semoga bermanfaat baik buat saya pribadi ataupun anda semua.semoga sukses

Daftar Kode remote tv lengkap semua merk

Berikut ini adalah kode-kode remote buat tv dan receiver .

Foto remote multi retive ekspress rtv-5(at)

MERK TV.       KODE TV

Advance:104,120,102,106,103,187,181,224 ,073

Advante:481,452,460,181,120,102,104,181 ,224,073,103

Aico:468,470,102,104,181,131,187,073,103 ,106,025,224

Aiwa:009,057,058,102,104,181,224,073,10   3

Akai:149,053,056,079,102,104,181,224,073 ,103

Akari:013,213,140,448,015,102,104,181,22 4,073,103

Akatron:469,470,471,468,467,464,481,475 ,460,462,103,131

Akira:461,481,460,462,045,470,471,016,11 5,102,178,224,181,104,147,151,024,103

Allbrano:181,468,470,471,469,467,464,481,475,460,462,103

Asano:061,102,104,181,224,073,103

AsaTron:073,056,053,102,104,106,103,187181,224

AudioTone:181,102,103,131,187,073,104,0 25,224,073

Auhtech:102,187,120,104,187,073,224,073

Avante:181,102,187,104,224,073,103

Bazzoke:017,151,253,150,053,120,024,147,000

B/E(mesintv):102,104,106,103,187,181,07  3,224

BENQ:520

BIG BEAUTY:017,151,253,152,147,024,000

BLUEBELLA:060,053,290,253,024,043,102 ,104,181,224,073,103

BLUESKY:053,102,187,027,043,104,120,024,181,224,073,103

BOMBA:103,058,088,073,102,104,060,187, 181,224,073,103

CASINO:151,017,152,150,053,120,024,147, 253,000

CHANGHONG:483,485,471,470,002,465,47 7,393,422,014,091,182,128,464,468,469,47 2,473,089,474,346,347,343,344,345,008,00  9,092,093,102,104,151

CHANGHONG LCD:516HDMI,483,485,471,470,002,465,477,393,422

CHUNLAN:142,188,206,102,104,187,181,2 24,073,103

CICHI:076,118,034,086,027,224,054,120,0

53,104,102,103,181,073,187

CLARION:024,043,102,104,181,224,073,103

COMBOTVBOX:389(KOMPUTER TV),520

CRYSTAL:207,102,104,131,102,104,181,224,103,073

DAEWOO:042,012,031,102,104,181,224,073,103

DETRON:053,212,102,104,131,181,187,073,103,106,224,103

DAICHI:024,043,102,104,131,181,187,073,224,103

DAZZ:120,102,104,181,224,073,103

DAIKEN:073,224,102,104,181,224,073,103

DAT:470,468,471,469,467,464,481,475,460,462,103,131

DIGIMEDIA:102,104,131,181,187,073,103,224,106,025

DIGITEC/DIVA:000,529,151,017,147(463 DIGITEC BATERAI 9V),253,152,024,150,053,120,043

DISCSTAR:466,151,092,102,104,181,224,073,103

DVS:468,470,471,469,467,464,481,475,460,462,103,131

ETRON:102,104,053,073,224,181,103

FORTUNE:120,102,103,104,106,181,187,224,073

FUJICOM:102,103,104,073,181,224

FUJITEC:008,024,043,073,077,097,102,103,104,131,258,224,481,482,223,187

FUJI ELECTRIC:482,481,223,008,462,460,467,024,043,443,102,103,077,189,104,470,471,253,120,017,224,181,032

FUJITSU:048

FUJIWA:102,103,187,224,104,073,181

FULI:047

FURICHI:224,104,102,103,181,224

FUTACHI:104,181,102,103,073,106,131,224

GADMEI:389(TV TUNER KOMPUTER),520

GALAXI:073,102,103,104,106,131,181,187,224

GENERAL:040,045,102,103,104,106,073,131,187,224,025

GOLDSTAR:140,024,467,009,019,040,044,098

GRAND MASTER :000,017,024,053,152,120,147,150,152,253,151

GRUNDIG:518,478,479,480,190,201,280,080

HAIER:178,296,103,105,112,118,119,175,185,186,187,188,201,205,206,218,060

HARCO:061,468,470,471,469,467,464,481,475,460,462,103

HIMIDA: 131,079,075,250,102,187,181,104,199,101,103,073

HITACHI :187,007,015,014,027,006,008,010,048,179,240,251,033,280,080

HITACHI LCD : 007,187,010,048,179,240,015,014,027,006,008

HITACHI FUJIAN : 007,187,102,104,181,224,073,011,015,014,024,028,053,034,040,043,053,056,006,008,010,048,179,060,061,065,079

HUI JIA(mesin tv) : 102,187,104,224,103

HIMEIJI : 470,471,468,469,467,464,481,475,460,462,103,131,006,007,008,010,014,015,025,135,045,046

HISENSE : 468,470,471,469,467,464,481,475,460,462,103,131,006,008,007,010,014,015,025,135,045,046

HONGSU : 131,188,039,102,103,104,073,181,224

HUANYU : 011,015,024,040,043,053,056,009,057,058,079,103

ICHI :482,095,034,086,027(118 pip),054,120,053,104,103

ICHIBAN : 470,471,017,151,253,000,152,024,147,103

ICHIKO : 104,102,187,181,131,073,224,103

IKAWAGUCHI : 102,104,131,181,187,073,103,106,025,224

INDOTEC : 120,102,104,181,224,073,250,103

INTEL : 259,013,213,102,104,181,224,073,103

ITAMI : 051,013,213,102,103,104,073,181,224

ITECH : 181,102,103,104,073,224

JENSONIC : 073,102,103,104,181,224

JHONSON : 024,043,073,102,103,104,224

JINSING ITAMI : 053,073,102,103,104,120,224

JINXING : 103,464,468,469,470,471

JONSA : 025,073,102,103,104,106,131,181,187,025,224

JVC : 161,004,089,024,156,336,337,338,339,340,342

JVC LCD : 161,004,089,024,338,339,340,342,156,336,337

KANSLIR : 120,102,104,181,224,073,103

KASUMI : 102,103,104,106,187,181,073,224

KAWACHI : 102,103,104,181,187,073,224

KCL : 053,073,102,103,104,181,224

KIMURA : 095,103,470,471,464,467,468,469

KONKA : 481,068,075,081,113,157,102,104,181,224,011,017,073,029,032,034,054,067,069,071,076,077,078,079,080,107,117,163,164,165,177,210,312,313

KOREA : 102,187,104,181,073,224,103

KOSIMA : 024,025,102,103,104,043,073,181,224

LASER : 024,043,102,104,181,224,073,103

LILIPUT LCD : 467,468,469,470,464,471,103

LG flatron : 140,467,024,488,040,043,259,260,261,043

LG lcd : 487,489,467

Lucky star : 073,039,224,102,104,187,181,106,103,025,131

MAGIC STEREO : 147,151,017,253,152,024,000

MAROTECH : 102,103,104,120,073,181,224

MITOCHIBA : 073,102,103,104,106,131,181,187,224

MATSUI : 120

MAYAKA : 120

MASDA(MESIN TV) : 073,102,103,104,106,187,224

MESIN TV : 073,102,103,104,106,024,224

MINIMAX : 000,024,017,147,151,253,152

MITSUBISHI : 011,051

MITSUKOSHI : 103,131,468,470,471,467,469,464,481,475,460,462

MITZUNO : 102,103,104,106,187,120

MIYOTA LCD : 514(LCD TV MOBIL)

MODERN : 008,073,102,103,104,482,481,223,024,043,181,224

MULTIMAX :468,469,470,464,471,467,095,103

NAKAI : 104,102,181,131,187,073,103,106,025,224

NATIONAL : 020,001,014,015,021,022,059,066(PANASONIC)

NANOTECH : 470,468,469,464,471,467,095,103

NEC : 089,140,079,024,056,053,025,004,016,011,006

NEC LCD : 079,024,056,053,025,004,016,011,006,140,089

NEI : 470,464,471,468,469,467,103

NEO : 103,095,467,471,464,470,469,468

NYCAM :000,017,253,150,152,151,147

NIDAI : 103,073,224,181,104,102,481

NIKAI : 224,025,106,103,104,102,181,131,187,073,120

NIKO : 073,102,187,104,224,073,181,103

NIKON : 058,057,009

NITECH : 103,095,467,471,464,470,469,468

NORMENDE : 214,230,224

NINJA : 147,000,017,024,151,150,253,152

OKEI : 017,151,253,152,150,157,463,024,000

OLYMPIC : 104,053,102,187,024,043,151,120,103

ONOMURA : 468,469,470,464,471,467,103

OTRE : 469,468,470,464,471,467,095,103

P25/27 : 024,043

PANASONIC : 020,001,014,015,021,022,059,066(national)

PANASONIC LCD : 524,059,066,020

PANDA : 001,011,016,021,022,024,025,026

PENSONIC : 468,369,470,464,471,467,103

PHILIPs

Halaman selanjutnya
