Tr regulator mesin tv china jebol trus.
Ada temen mengoper kerjaan tv merk multimax.kenapa tvnya regulator ga kerja alias matot.ok bongkar sepertinya sudah bekas diganti tr reg tapi sudah jebol juga tr drivernya c3807nya juga jebol.
ok perlu di perhatikan jika 2 komponen ini jebol jgn lupa cek juga r517 nilai 1k.ini jika putus tp kita tidak tahu.dan kita ganti 2 tr itu saja maka tv memang hidup tp ga berapa lama jebol lagi tr nya.dgn mengganti r517(1k)dan 2 transistor tv pun langsung oke.oh iya penting juga mengecek dioda perata tegangan 220vnya.
Ada temen mengoper kerjaan tv merk multimax.kenapa tvnya regulator ga kerja alias matot.ok bongkar sepertinya sudah bekas diganti tr reg tapi sudah jebol juga tr drivernya c3807nya juga jebol.
2.MENGATASI GAMBAR BAWAH lama lama melipat keatas
Cukup lama juga saya kerjain nih tv mesin cina gmbar awal normal beberapa saat gambar bawah menghitam keatas jadi seperti gambar kurang lebar yang bawah.
Prediksi awal blok vertical yang dicurigai.mulailah otak atik komponen2 mulai cek elko2 dan menggantinya dan juga ganti ic vertical ternyata tetap saja .dan mulai gerilya cek resistor2 juga ok sepertinya. .mentok dah tinggalkan dulu kerja yg lain.setelah beberapa hari eeee yang punya datang "mas sudah jadi ta tvnya" kujawab sudah tp gmbr bawah kurang."ya dinormalkan lah mas"oke kujawab.
Mulai lagi kerjakan nih tv.cek tegangsn waras semua b+108,vertical 25v,12v,15v.
Iseng coba ku semprot mesin terutama blok pembagi tegangan memakai contact cleaner eh gambar mau modot yang bawah meski ga full normal,setidaknya ada titik terang penyebab gambar menciut keatas,lepas transistor pembagi tegangan 5v dan 8v.coba ukur transistor type c ini ternyata di sslah satu ada yang mengslami kebocoran jika di ukur dengan skala avo 10k.setelah perhantian transistor pembagi tegangan gambar tvpun kembali full ga semakin melipat keatas.
Jadi kesimpulan ada kerusskan di pembagi tegangan 5v dan 8v.bukan blok vertical.
foto samping hasilnya full normal kembaliInisetelah diganti type tip masang kebalikan tr asal
Diukur balik bocor(foto atas)

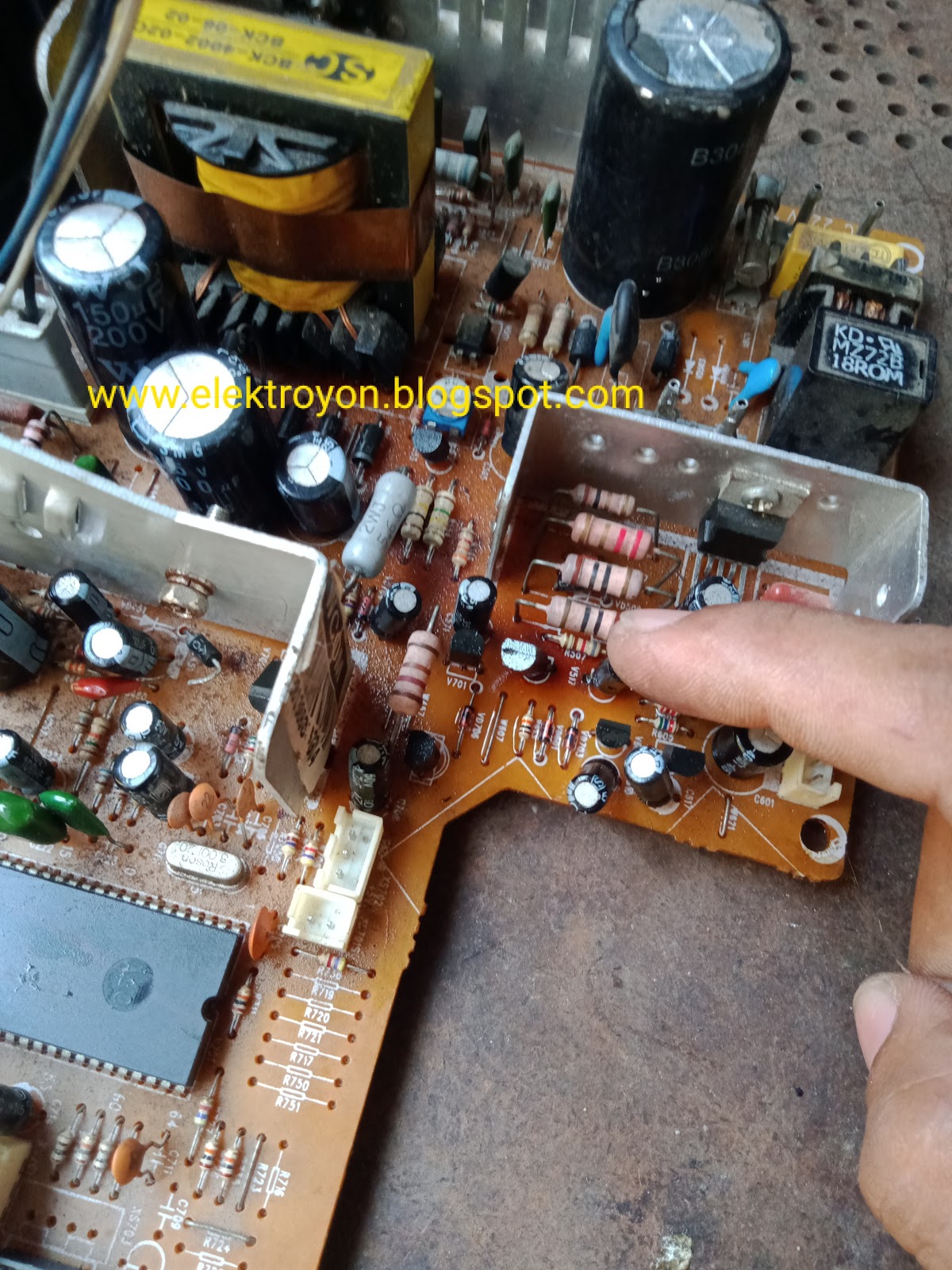

Foto atas transistor pembagi tegangan type c

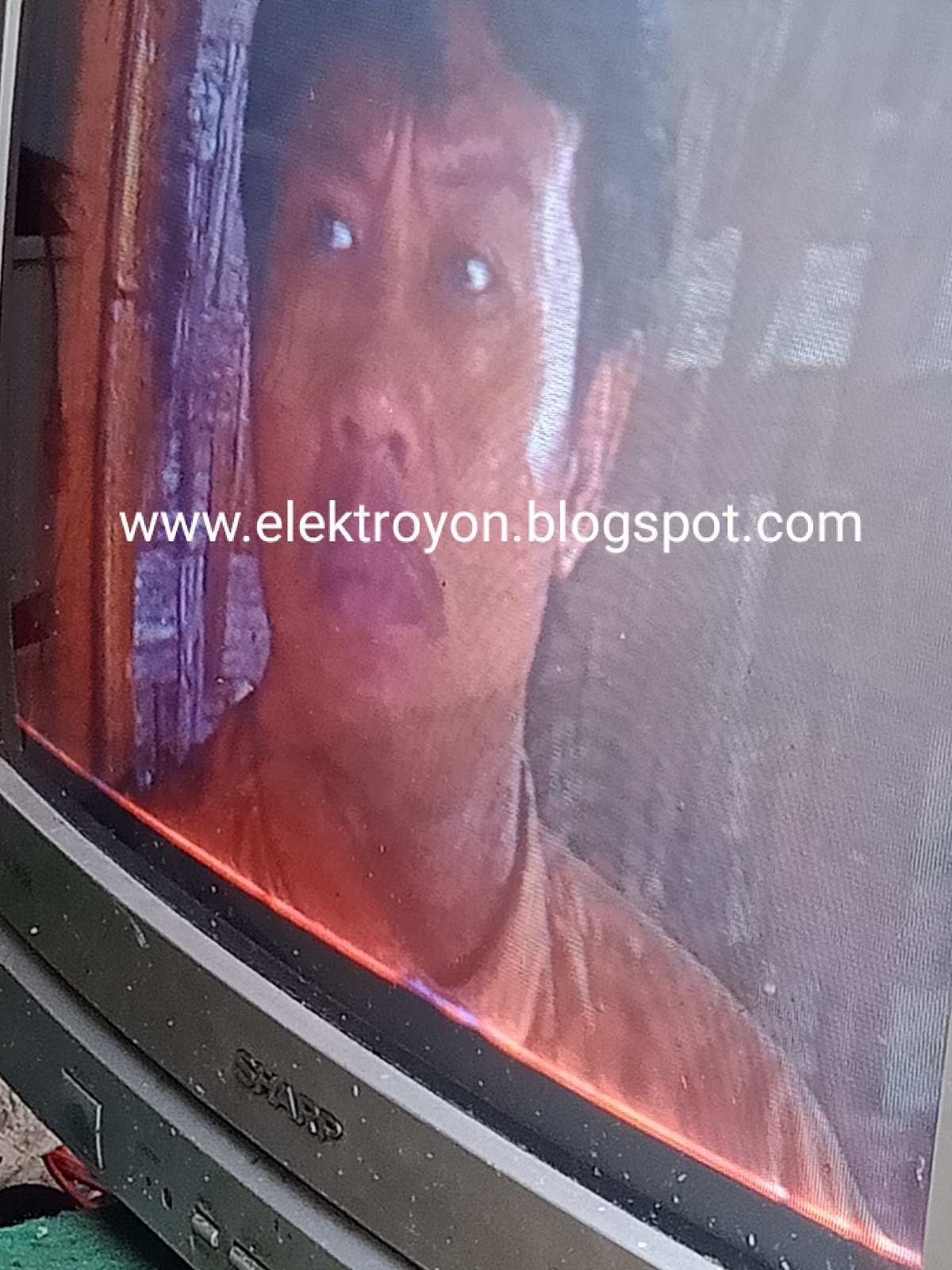

Tambahkan teks - Foto atas gejala kerusakannya
